產品型號：GJ41X
公稱通徑：DN25-300
公稱壓力：PN0.6-1.6MPa
適用介質：紙漿、污水、礦渣、煤渣、泥沙等
適用溫度：-30-85℃
主要材質：不銹鋼
法蘭執行標準：JB/80-91
產品概述
不銹鋼管夾閥，又名不銹鋼夾管閥，不銹鋼膠管閥，由左右不銹鋼閥體，橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
工作原理
當順時針轉動手輪時，使大小閥桿同時帶動上下壓板，壓縮管套進行關閉。反轉即行開啟，這樣壓板在拉桿之間上下往復運動完成閥門開閉工作。

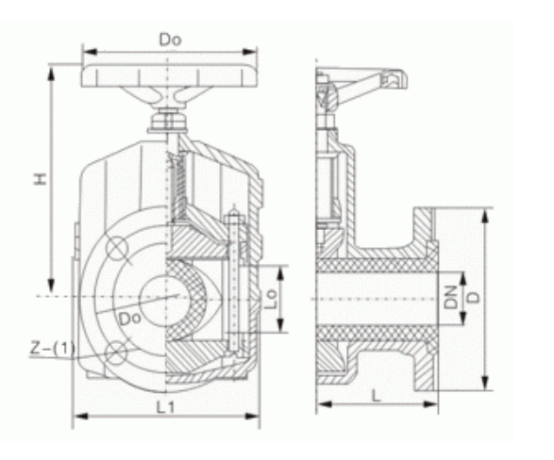

主要外形連接尺寸
|
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
|
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
32 |
165 |
145 |
140 |
100 |
4-18 |
||
|
40 |
190 |
157 |
150 |
110 |
4-18 |
||
|
50 |
210 |
160 |
160 |
125 |
4-18 |
||
|
65 |
250 |
199 |
180 |
145 |
4-18 |
||
|
80 |
300 |
222 |
195 |
160 |
4-18 |
||
|
100 |
350 |
250 |
215 |
180 |
8-18 |
||
|
125 |
430 |
318 |
245 |
210 |
8-18 |
||
|
150 |
500 |
350 |
280 |
240 |
8-23 |
||
|
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
|
250 |
800 |
516 |
395 |
350 |
12-23 |
||
|
300 |
950 |
562 |
445 |
400 |
12-23 |
