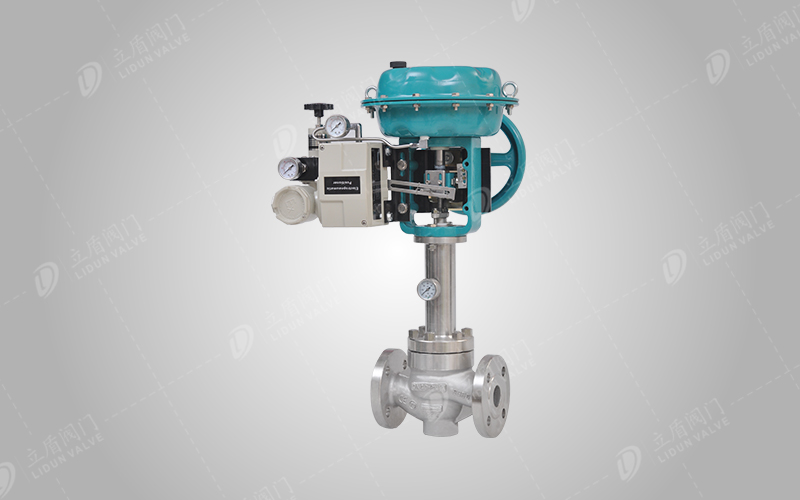

雙座調節閥（氣動）

技術參數

產品型號：ZMAN、ZJHN

公稱通徑：DN25~300mm

壓力范圍：PN1.6~6.4MPa

溫度范圍：-40℃~+450℃

法蘭尺寸：GB/T9113.2-2000

閥體形式：雙座直通式

閥門材質：WCBZG230-450、ZG1Cr18Ni9Ti

閥芯材質：1Cr18Ni9Ti(304)或司鈦萊合金堆焊

密封填料：V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管

產品詳情

產品概述

氣動薄膜雙座調節閥是由多彈簧氣動薄膜執行機構和直通雙導向式雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確等特點，以壓縮空氣傳動閥桿閥芯達到對流量介質的控制調節，可實現對工藝管路流體介質的自動調節控制，適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。廣泛應用于石油、化工、制藥、冶金、電站等工業控制領域，主要控制氣體、液體、蒸汽等介質。

結構特點

1、采用氣動薄膜執行機構配置定位器達到對流體介質的工藝參數精確調節控制；

2、執行器正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》；

3、執行器反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》；

4、雙座柱塞型閥芯，適用于壓差大、流量大且不是很清潔的介質和泄漏要求不嚴格的場合。

主要連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		177	177	177	177	182	182	182	182	182	218	218	218
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
D		220	220	220	220	270	270	270	320	320	320	400	400
